對于廣大的電子生產廠家來說目前PCBA分割有如下幾種方式：
1、使用人工折板加銼刀的方式，品質可想而知。
2、使用沖床，速度快，但是需制作專業模具。
3、使用V-CUT機，在做拼板設計時有要求，此種設備只能走直線并在做LAYOUT時需要設計專用V槽。
4、采用銑刀式分板機進行切割，對拼板設計沒有局限性，可作任何形狀切割，能夠保證產品的質量，在以上所有切板方式中是分板應力最小的，也是效率最高的。
對于一些批量較大的曲線拼接的電路板，使用自動銑刀曲線分板機分切可以說是提高分板效率，降低分板不良率的主要手段，目前東莞創威主要有兩款自動銑刀曲線分板機，下邊分別為大家作個介紹，自動銑刀曲線分板機，使用高速旋轉的主軸（Spindle)，帶動銑刀按照設計路線進行基板切割的自動化設備。與傳統的手掰、沖壓等方式相比，具有如下特點：
1、切割應力更小，大約是沖壓式的1/10，手掰的1/100，從而防止例如陶瓷電容等芯片在切割過程中損壞；
2、可以在PCBA基板上進行了直線，弧線等多種形狀切割，因此對基板設計的約束大為減??；
3、切割精度高，切割表面光滑無毛邊，滿足客戶對高品質生產工藝的需求。

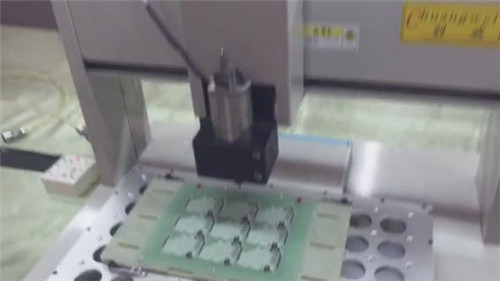

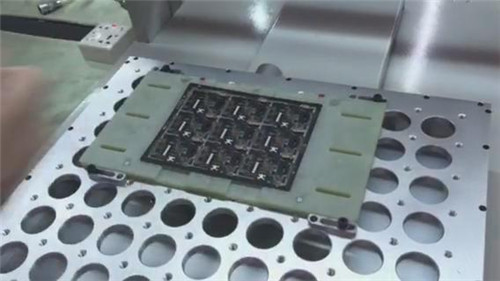

一，桌面式自動銑刀曲線分板機,CWD-3A


桌面式自動銑刀曲線分板機,CWD-3A機器特點
1，避免人工折板所導致的錫裂及元件受損問題
2，避免因機械外力所產生的應力問題
3，適合因外形多變且不規則的PCB板分割(直線、圓弧、L型等)
4，適合拼板及半成品的分割，機器小可在線生產，切割速度快,準確度高。
5，配合粉塵收集系統,保持PCB及工作面清潔。
6，所有螺桿被保護以防止灰塵和贓物進入，從而提高轉軸的壽命和性能。

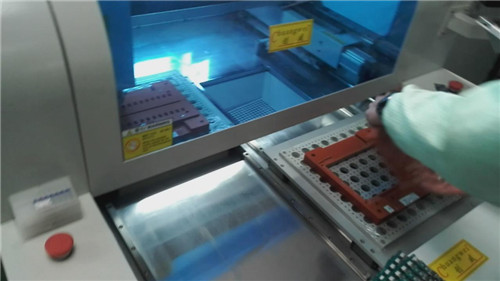

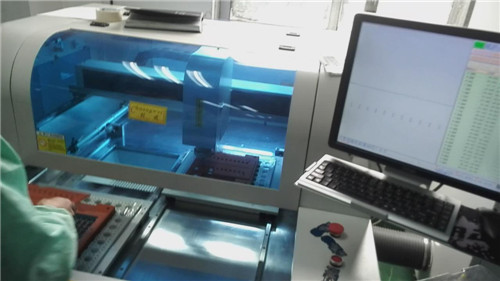

二，視覺自動銑刀曲線分板機，CW-F01


視覺自動銑刀曲線分板機，CW-F01是一臺利用銑刀高速運轉將多連片方式的PCB板按預先編輯好的路徑分割的設備。本機采用人機界面WindowsXP作業系統，簡明而人性化的界面設計，自動切割路徑校正系統，高像素CCD程序制作及區塊程序和單步程序編輯及修改，兩平臺交互工作的PCB的上下料裝置，能有效地降低機器等待時間，從而達到理想的生產效率。
1，本機采用人機界面WindowsXP作業系統，簡明而人性化的界面設計，自動切割路徑校正系統，高像素CCD程序制作及區塊程序和單步程序編輯及修改，兩平臺交互工作的PCB的上下料裝置，能有效地降低機器等待時間，從而達到理想的生產效率。
2，配置高像素CCD放大鏡頭，輔助程序示教及編輯功能，精度更高更精確，圖像更清晰。
3，自動MARK點定位校正系統，移動路徑有實時顯示和模擬路線跟蹤，顯示一目了然，自動對位校正功能，切割精度更高，PCB只要在3mm之內的范圍內放偏，機器視覺都可以進行自動路線校正，放寬了操作員在放板時精度的要求，大大提高了工作效率。
4，程序的左右工作臺復制、區塊復制、陳列、多角度連接板復制、單步跟蹤修改功能、區塊編輯修改功能，精確簡化了程序制作的時間，提高編輯效率。
5，大功率進口風機制作的吸塵器和10V的高電壓靜電消除裝置，吸塵效果更加理想，噪聲更小。
6，刀具壽命監測，銑刀切割一定距離后會自動上升和下降至另一段未切割的刀刃位置，上下距離及次數可根據刀刃長度設定，延長銑刀壽命。
7，透明的安全門設計，使加工過程一目了然，開門有急停和減速50%運行的兩種方式供不同的客戶選擇，急停是預防加工時的意外，提供一個安全檢查的操作環境。減速50%是為了在做程序的時候方便編程人員對加工過程的監視。
8，利用兩平臺連滑交換加工放置PCB基板，減少等待時間，提高產量。
以上兩種自動銑刀曲線分板機，大家可以根據分板的批量多少，想投入的預算多少等等來進行選擇，后者有雙工作臺操作，可以更好的更換電路板，效率上也是更高些，當然價格也會高，如需更多了解這二種分板機的選擇，可在線咨詢或來電，東莞創威將會盡力為您回復任何分板相關的問題。歡迎客戶持樣前來或寄樣來試機評估！
